Pinos Extratores - Tipo A e Tipo C

Mais de 1 milhão de ciclos sem quebrar!
Extratores

A Polimold possui estoque permanente de extratores com as mais variadas dimensões.

Fabricados em aço H13, os extratores seguem rígidas normas internacionais que garantem sua eficiência e economia!

Disponíveis: Pino extrator Tipo A e Pino extrator Tipo C

 Entre em contato com a Polimold

Mais informações

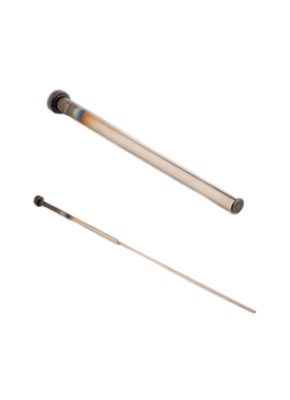

Tipo A

Pino extrator Tipo A
Extratores Tipo A
Demais dimensões conforme norma DIN 1530
Legenda:

D1= Diâmetro do Corpo
D2= Diâmetro da Cabeça
R= Raio da Cabeça
K= Altura da Cabeça
L= Comprimento Total
Material 1.2344 (H13)
Norma= ISO 6751
Tratamento= Temperado e Nitretado
Temperatura Máx. Trabalho: 500º C - 550ºC
Dureza do Núcleo: 40 - 45 HRC
Dureza da Camada Superficial: 65 - 70 HRC

Como Solicitar: Especifique o item com o diâmetro D1 e comprimento L, seguido pelo tipo do pino "A".

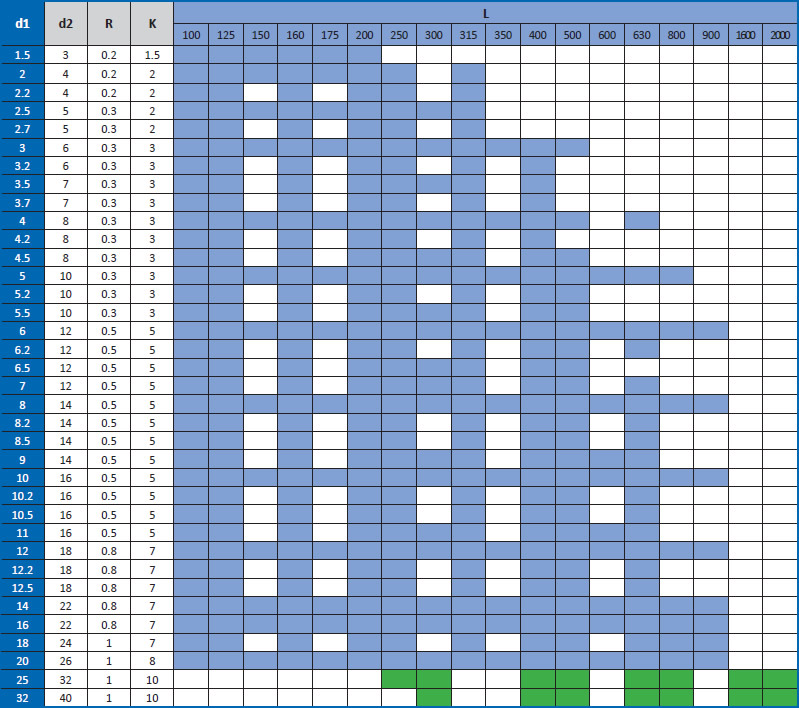

Extratores Tipo A
Itens disponíveis em estoque

Tipo C

Pino extrator Tipo C
Legenda:

D1= Diâmetro do Ponta
D2= Diâmetro da Cabeça
D3= Diâmetro do Corpo
R= Raio da Cabeça
K= Altura da Cabeça
L1= Comprimento Total
L2= Comprimento do Corpo
Material 1.2344 (H13)
Norma= ISO 8694
Tratamento= Temperado e Nitretado
Temperatura Máx. Trabalho: 500º C - 550ºC
Dureza do Núcleo: 40 - 45 HRC
Dureza da Camada Superficial: 65 - 70 HRC
Tolerância do Ø d1 g6
Tolerância do Ø d2 0,0/-0,2mm
Tolerância do Ø d3 h11
Tolerância K 0,0/-0,05mm
Tolerância L1 +2,0/-0,0mm
Tolerância L2 -1,0/-2,0mm

Como Solicitar: Especifique o item com o diâmetro D1 e comprimento L, seguido pelo tipo do pino "A".
